电梯层门、轿厢壁变形、自动扶梯围裙板变形量相关测试仪器

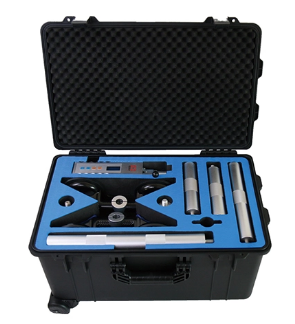

我公司生产的DDT-1系列产品，是一款多功能检测设备，该仪器用于检测电梯层门加载受力变形的检测，通过调整结构接口还可以用于电梯轿厢壁、扶梯护壁板和扶梯围裙板施力检测。施力与测量为一体，受力均匀，支撑杆与施力装置采用分体快装结构，支撑杆采用起重真空吸盘，架设快速，使用非常方便，适用于质量技术监督局、商检局、电/扶梯安装部门、特种设备检验检测等单位对电梯厅门强度、扶梯围裙板强度、护脚板强度等的快速高精度的检测。
相关产品网址链接：DDT-1型 电梯门受力变形测试仪

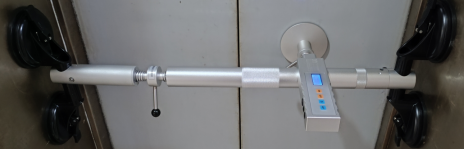

 一、电梯门受力变形检测仪

 GB 7588-2020《电梯制造与安装安全规范》第5.3.5.3.1条

       a）用300 N的静力垂直作用于门扇或门框的任何一个面上的任何位置，且均匀地分布在5 cm2的圆形或方形面积上时，应：

             1）变形不大于1 mm；

             2）弹性变形不大于15 mm；

      b）用1000 N的静力从层站方向垂直作用于门扇或门框上的任何位置，且均匀地分布在100 cm2的圆形或方形面积上时，应没有影响功能和安全的明显的变形

二、电梯轿壁强度检测、护脚板强度检测

2.1电梯轿壁强度检测

GB 7588-2020《电梯制造与安装安全规范》  第5.4.3.2.2条

   轿壁应具有这样的机械强度：即用300N的力，均匀地分布在5cm2 的圆形或方形面积上，沿轿厢内向轿厢外方向垂直作用于轿壁的任何位置上，轿壁应：

a)变形不大于1 mm;

b)弹性变形不大15mm。

用1000 N的静力，均匀地分布在100 cm2的圆形(或正方形)面积上，从轿厢内向轿厢外垂直作用于轿壁的任何位置上，轿壁应：变形不大于1 mm。

2.2护脚板强度检测
相关标准详细标准内容

GB 7588-2020《电梯制造与安装安全规范》第5.5.3.3条
护脚板的垂直高度应不低于750mm，护脚板应能承受从层站向护脚板方向垂直作用于护脚板垂直部分的下边沿的任何位置，并且均匀地分布在5cm2的圆形(或正方形)面积上的300n的静力，护脚板的变形不大于1mm，且弹性变形不大于35mm

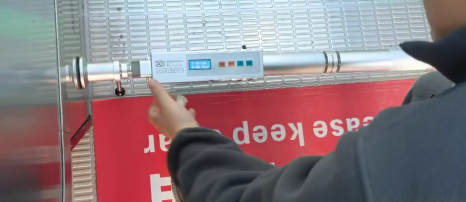

三、扶梯围裙板强度检测

GB16899-2011《自动扶梯和自动人行道的制造与安装安全规范》第5.5.3.3条

在围裙板的最不利位置，垂直施加一个1500N的力于25cm2的方形或圆形上，其凹陷不应大于4mm，且不应由此而导致变形
